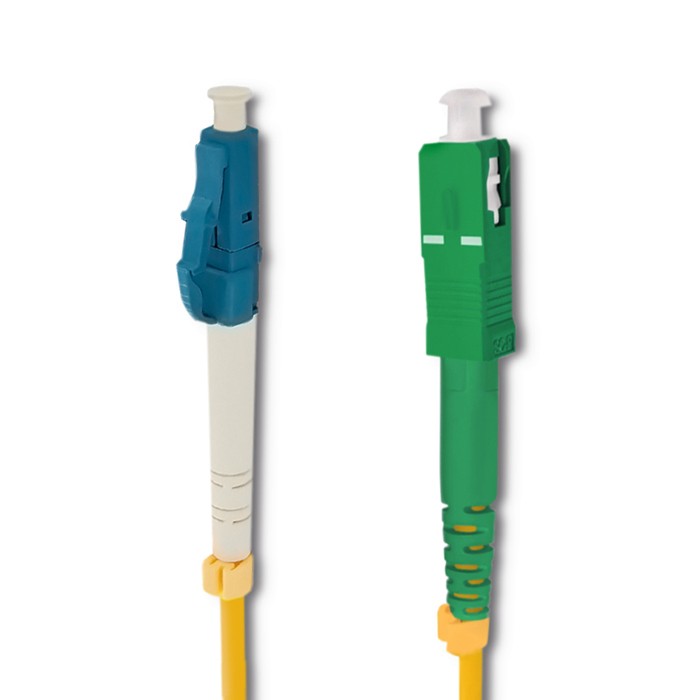

Оптический патч-корд LC/UPC - SC/APC Singlemode 5м

Оптический патч-корд LC/UPC - SC/APC: Ключевые характеристики

Этот пятиметровый патч-корд — не просто отрезок оптоволокна. Это специализированный инструмент для решения конкретной задачи: соединить два устройства с разными типами оптических разъемов, сделав это надежно и с минимальными потерями. Он создан для ситуаций, когда компромиссы недопустимы, а качество сигнала стоит на первом месте.

Тип волокна и стандарт

В основе лежит одномодовое волокно стандарта G.652D. Что это значит на практике? Это современное волокno с низким водяным пиком, которое отлично себя чувствует в широком диапазоне длин волн. Оно идеально подходит для большинства телекоммуникационных задач, от передачи данных до CWDM-систем, обеспечивая стабильность и предсказуемость характеристик.

Длина и структура кабеля

Пять метров — это золотая середина. Достаточно, чтобы соединить оборудование в пределах одной стойки или соседних стоек, но без лишних метров кабеля, которые нужно где-то складировать. Симплексная структура, то есть одно волокно в оболочке, делает кабель тонким и гибким, упрощая его прокладку в плотно забитых кабельных организаторах.

Когда адаптер — лишнее звено: Сила гибридного соединения

Каждый инженер знает: любое дополнительное соединение — это потенциальная точка отказа и источник затухания. Использование переходных адаптеров для соединения разных коннекторов — это компромисс, который часто приводит к проблемам. Этот патч-cord создан, чтобы исключить это слабое звено. Он напрямую соединяет устройства, обеспечивая целостность и надежность линии, как будто она была спроектирована единым целым.

LC/UPC: Стандарт для SFP-модулей

Коннектор LC (Lucent Connector) — это современный стандарт де-факто для SFP-модулей и другого активного оборудования высокой плотности. Его малый размер позволяет разместить больше портов на той же площади. Полировка UPC (Ultra Physical Contact) обеспечивает низкие вносимые потери (обычно менее 0.2 дБ), что идеально для передачи цифровых данных. Скорее всего, именно этот конец вы будете подключать к вашему коммутатору или медиаконвертеру.

SC/APC: Залог чистого сигнала для ТВ и PON

А вот на другом конце нас ждет SC (Subscriber Connector) с угловой полировкой APC (Angled Physical Contact). Зачем такие сложности? Угловой торец коннектора радикально снижает обратное отражение сигнала (return loss), которое губительно для аналогового видеосигнала или чувствительных PON-сетей. Если вы подключаете абонентский терминал, ТВ-оборудование или что-то, где важна чистота сигнала без помех, — ваш выбор однозначно APC. Этот патч-корд дает вам лучшее из двух миров.

Не просто кабель, а готовое решение

Перестаньте думать о нем как о кабеле. Это готовое решение для интеграции. У вас есть коммутатор с SFP-модулями LC/UPC и оптический кросс или абонентский терминал с розетками SC/APC? Отлично. Просто берете этот патч-корд и соединяете их. Никаких поисков нужного адаптера, никаких сомнений в качестве соединения. Все уже сделано на заводе с соблюдением всех технологий.

Почему полировка APC так важна?

Давайте начистоту. Для обычной передачи данных в офисной сети разница между UPC и APC может быть и не так заметна. Но как только речь заходит о видеосигнале или GPON, все меняется. Обратное отражение, или обратка, как говорят в полях, создает помехи, снег на экране, ошибки в потоке данных. Полировка APC срезает торец волокна под углом 8 градусов. Этот, казалось бы, незначительный наклон заставляет отраженный сигнал уходить в оболочку волокна, а не возвращаться обратно к источнику. Вся эта физика сводится к одному: сигнал становится чище.

Сценарии использования: Где этот патч-корд незаменим

• Подключение абонентов PON: Соединение ONU (абонентского терминала) с оптической розеткой в квартире.
• Сети кабельного телевидения (CATV): Интеграция оптических приемников, где критически важен чистый сигнал без отражений.
• Дата-центры: Соединение нового оборудования с портами LC со старой инфраструктурой на базе SC.

Технические спецификации
