Fiiberoptilised pistikud: Stabiilse ja kiire võrguühenduse alustala

Valguskaablivõrgu ehitamisel on iga komponent kriitilise tähtsusega. Fiiberoptiline pistik on justkui viimane lüli ahelas, mis määrab ühenduse kvaliteedi ja stabiilsuse. Vale pistiku valik võib nullida kalli kaabli ja seadmete potentsiaali, põhjustades signaalikadu ja andmeedastuse probleeme. Siit leiate kõik vajaliku, et teha õige otsus.

Kuidas valida õige fiiberoptiline pistik?

Valik võib esmapilgul tunduda keeruline, kuid tegelikult taandub see kolmele põhiküsimusele: mis tüüpi pistikut teie seadmed vajavad, millist poleerimist on vaja ja kas tegemist on ühe- või mitmemoodilise kaabliga. Vaatame need samm-sammult üle.

Pistiku tüüp: LC, SC või FC?

Kuigi pistikutüüpe on palju, on kolm neist kujunenud tööstusharu standardiks. Nende peamine erinevus seisneb suuruses ja lukustusmehhanismis.

Poleerimise standard: APC vs. UPC

See on ilmselt kõige olulisem tehniline nüanss. Pistiku otsahülsi (ferrule) poleerimise viis mõjutab otseselt signaali tagasipeegeldust (back reflection). Siin on reegel lihtne: roheline pistik (APC) ja sinine pistik (UPC) ei sobi omavahel kokku.

• APC (Angled Physical Contact): Ots on poleeritud 8-kraadise nurga all. See suunab tagasipeegelduse kaabli kesta, minimeerides signaalihäireid. Värvuselt on need alati rohelised. Kohustuslik valik rakendustes, mis on tundlikud tagasipeegelduse suhtes, nagu analoog-TV ja FTTx-võrgud.
• UPC (Ultra Physical Contact): Ots on poleeritud ilma nurgata, kuid väga siledaks, mis tagab madala sisestuskao. Värvuselt on need tavaliselt sinised. Sobib enamikele digitaalsetele andmesiderakendustele, kus tagasipeegeldus pole kriitiline.

Ühemoodiline (Singlemode) vs. Mitmemoodiline (Multimode)

Lõpuks tuleb valida pistik vastavalt kaabli tüübile. Valik sõltub vahemaast ja vajalikust andmeedastuskiirusest.

• Singlemode (SM): Kollase kestaga kaablid. Mõeldud pikkade vahemaade (kuni kümnete kilomeetrite) ja suurte kiiruste jaoks. Kasutatakse peamiselt telekommunikatsioonis ja andmekeskuste vahelistes ühendustes.
• Multimode (MM): Oranži või türkiissinise (aqua) kestaga kaablid. Sobivad lühemateks vahemaadeks (kuni 550 meetrit) hoone või serveriruumi siseselt. Hea ja kuluefektiivne lahendus kohtvõrkudele.

Spetsiifilised lahendused ja paigaldus

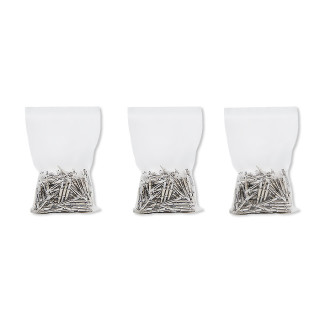

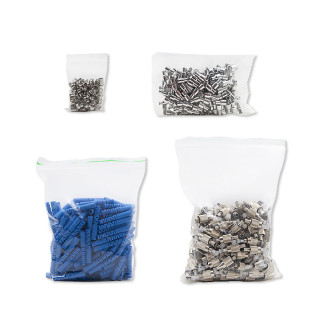

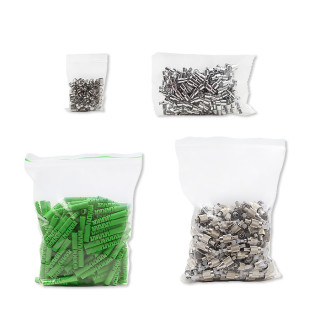

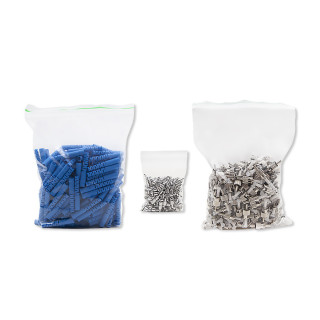

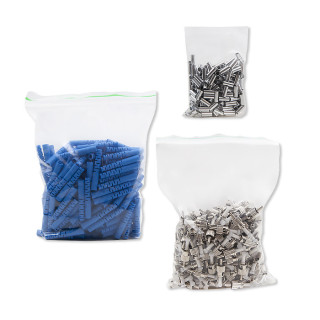

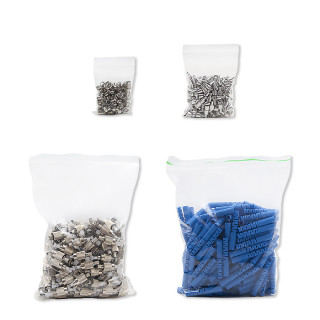

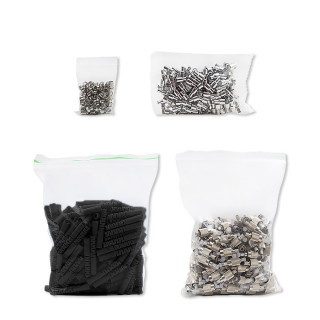

Lisaks standardsetele pistikutele leiate siit ka "Fast Connector" tüüpi kiirpistikuid, mis ei vaja spetsiaalseid tööriistu ega keevitamist – ideaalne lahendus kiireteks parandustöödeks välitingimustes. Suuremate projektide jaoks pakume paigalduskomplekte, mis sisaldavad sadu pistikuid, tagades ühtlase kvaliteedi ja soodsama hinna. Korralikuks paigalduseks ja võrgu haldamiseks on oluline, et kõik komponendid, alates pistikutest kuni riiulikappideni, oleksid omavahel ühilduvad ja kvaliteetsed.

Tervikliku võrgulahenduse loomisel on pistikud vaid üks osa. Tihti on vaja ka valmis fiiberoptilisi patchcorde seadmete ühendamiseks või pigtail'e kaabliotsa lõpetamiseks ja paneelile keevitamiseks.
